CZ 单晶炉:结构剖面

氩气保护(99.9999%,20–50 L/min,10–50 Torr) 提拉机构 精度 ±0.1μm 花岗岩基座 籽晶夹头 籽晶 <100> 硅单晶 Ø300mm × 1.5–2m ~500kg CCD 直径监控 1420°C 固液界面 熔融硅 ~400kg 1420–1450°C 石英坩埚 SiO₂ 石墨外坩埚 石墨加热器 三相 200kW 超导磁场 0.4T(MCZ) ↻ 5–15 rpm ↺ 3–8 rpm 多晶硅颗粒 连续加料 CZ 单晶炉结构剖面 — 硅单晶半导体级纯度 99.9999999%(9N)
▲ CZ 单晶炉结构剖面:提拉机构 → 籽晶 → 单晶硅棒 → 熔融硅 → 石英坩埚 → 石墨加热器 → 超导磁场
◆ ◆ ◆

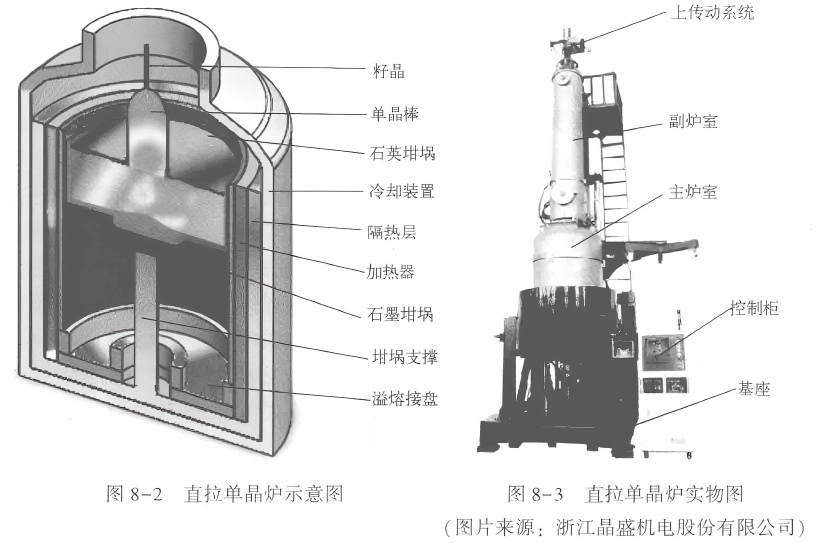

CZ 单晶炉结构工艺图
▲ CZ 单晶炉结构与晶体生长工艺示意图 · 来源:知乎专栏

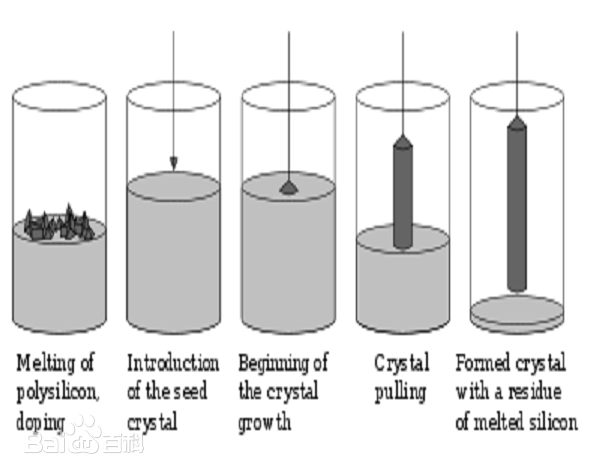

CZ 晶体生长工艺流程
▲ CZ 晶体生长工艺流程 · 来源:知乎专栏
◆ ◆ ◆

一、起源:一根钢笔的意外发现

1916 年,波兰冶金学家 Jan Czochralski 在柏林实验室里,偶然将钢笔尖浸入熔融锡中,抽出时带起了一根细丝——后来发现它是单晶。他随手记下这个现象,发表了论文,但此后 30 年无人问津。

真正让 CZ 法登上半导体舞台的,是 1948 年贝尔实验室的 Gordon Teal。当时锗晶体管刚刚发明,但多晶锗的缺陷密度让器件良率惨不忍睹。Teal 想起 Czochralski 的论文,用 CZ 法拉出了第一根半导体级单晶锗。1952 年,他又在德州仪器拉出了第一根单晶硅——从此 CZ 炉成为半导体工业的基石。

从 1916 到 1952:一项技术等了 36 年才找到它的时代。

二、演进:从 1 英寸到 300mm 的六代跨越

1" 1960s 2–3" 1970s 100mm 1980s 150mm 1980s 末 200mm 1990s 300mm 2001–至今 占产能 ~70% 450mm? 2030+? 1960 1980 2000 2020 2040
▲ 晶圆尺寸演进史:从 1 英寸到 300mm,面积增长 100×。450mm 虚线=悬而未决

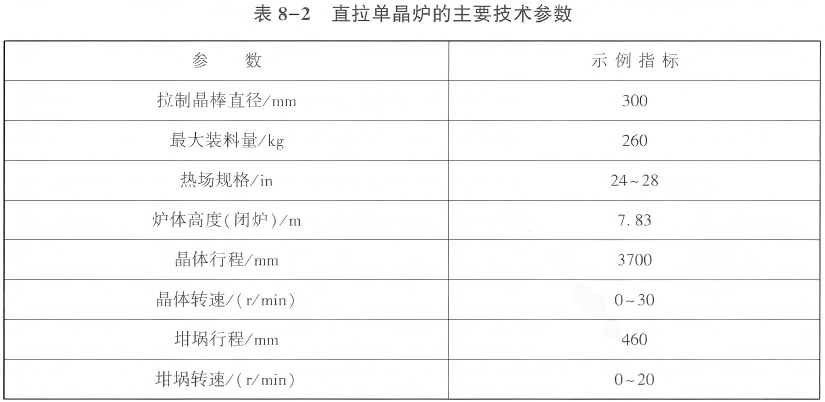

CZ 硅单晶生长过程
▲ 硅单晶拉制过程与晶圆加工流程 · 来源:知乎专栏

每代跨越的关键工程难题

1"→3":石英坩埚革命。早期使用石墨坩埚,碳污染达 10¹⁷ atoms/cm³。1950 年代末石英坩埚引入,熔融硅不润湿石英内壁,且氧溶解恰好提供机械强化。

4"→6":MCZ 磁场法。1980 年发现大熔体对流导致氧浓度条纹。在坩埚外施加水平磁场,洛伦兹力抑制对流。第一台商用 MCZ 炉由日本 Ferrotec 制造。

150mm→200mm:CCZ 连续加料。单根 200mm×2m 晶棒需 ~300kg 熔硅,石英坩埚在 1420°C 下持续软化。CCZ 法用内坩埚隔开熔区,边拉晶边补料,德国 Siltronic 率先量产。

200mm→300mm:三大挑战。熔体热对流→超导磁场 0.4T;晶棒自重 500kg→位错滑移→V/G 精确控制;坩埚 48h 软化→SiC 涂覆+C/C 复合材料支撑。2001 年英特尔联合 SUMCO/Siltronic 量产。

◆ ◆ ◆

三、关键参数与质量控制

参数典型值控制精度
熔体温度1420–1450°C±0.5°C
提拉速度0.3–1.0 mm/min±0.01 mm/min
晶转速度5–15 rpm±0.1 rpm
坩埚转速度3–8 rpm(反向)±0.1 rpm
氩气流速20–50 L/min压力 ±50 Pa
炉内压力10–50 Torr±1 Torr
生长时间40–60 小时/根
成品率70–85%(无位错单晶)

氧浓度控制

CZ 硅片的"天然缺陷"是氧含量高达 10¹⁷–10¹⁸ atoms/cm³。适度的间隙氧能钉扎位错(强化),但过量氧沉淀形成 OSF 环(氧化诱导堆垛层错)→ 一片废品。控制依靠晶体转数 + 坩埚转数 + 磁场强度 + 氩气压力四参数联动。

COP 缺陷消除

CZ 硅中 ~0.1μm 空洞型缺陷,由空位聚集形成,在栅氧化层中导致 GOI 失效。解决方案:氮掺杂(~10¹⁴ atoms/cm³),氮原子优先占据空位、抑制空洞长大。日本 SUMCO 的氮掺杂 300mm 硅片专利即基于此原理。

◆ ◆ ◆

四、未来趋势之一:450mm — 搁置但未死

300mm ~400kg 熔硅 100× 芯片数 450mm? ~1 吨硅棒 225× 芯片数 研发成本 >$500M 2015 年 G450C 联盟解散 ✅ 已量产 23 年 ⏳ 2030–2035 年可能回归
▲ 300mm(实线)vs 450mm(虚线):G450C 联盟 2012 年投资 $4.4B,2015 年解散。当 2nm 以下节点需要 450mm 的 EUV 效率时,可能 2030+ 回归

SiC 碳化硅 CZ:另一个世界

参数硅 CZSiC CZ(研发中)
熔点1420°C2830°C(且在此温度下升华)
坩埚石英(~$5K)石墨/钽(~$100K+)
压力减压高压氩气(抑制蒸发)
生长速度1 mm/min0.1–0.5 mm/h
缺陷密度<1/cm²10²–10⁴/cm²

SiC 主流仍是 PVT 法,CZ 法仅在实验室小批量。如果能突破——SiC CZ 单晶将彻底改变电动汽车和电网功率器件的成本曲线。日本住友电工和丰田 Denso 重仓此路线。

◆ ◆ ◆

五、未来趋势之二:AI + 数字孪生炉

物理 CZ 炉 50+ 传感器实时数据 温度/拉速/压力/... 控制器 实时数据 数字孪生 CFD 流体力学模型 热力耦合模拟 实时缺陷预测 镜像 参数 AI 强化学习 模拟训练 10 万次 缺陷前 20min 预警 高光谱相机 良率 +3~5% ≈$50M+/年 反馈控制(闭环) 数字孪生闭环:物理炉 → 实时数据 → CFD 镜像 → AI 推理 → 反馈控制 → 良率提升
▲ AI 数字孪生闭环:物理炉传感器 → 数据流 → CFD 镜像 → AI 强化学习 → 反馈控制。信越化学和 Siltronic 已部署

其他前沿方向

超高真空 CZ:拉晶气压从 10 Torr 降至 < 10⁻³ Torr,大幅减少熔硅中溶解气体 → 空位成核被抑制。

超清洁石英坩埚:内壁 BaO/SiO₂ 复合涂层,杂质释放再降 10 倍。

太空 CZ:微重力下熔体无热对流 → 无条纹 → 完美单晶。NASA/JAXA 已实验,成本是地球的 1,000 倍。

◆ ◆ ◆

六、百年总结:CZ 炉的过去与未来

维度1920s–1950s1960s–20002000s–2020s2020s–2040s(预测)
晶圆尺寸无→1"2"→300mm300mm300mm + 450mm?
质量多晶→单晶无位错COP 控制(氮掺杂)零缺陷(超高真空/太空)
控制方式手动PID 自动模型预测控制AI + 数字孪生
材料只有硅硅 + GaAs硅主导SiC CZ + GaN HVPE
设备商实验室自建Kayex / FerrotecS-TECH / PVA TePla信越/SUMCO 内制 + AI

CZ 炉 100 年来只做了一件事:
在 1420°C 的硅熔体上方,以比钟表更精密的节奏,把原子排队成完美晶体。

下一个 20 年,AI 和碳化硅将让这门古老手艺再次进化。
